浅谈SMT贴片机行业发展与展望

作者:睿勤科技发布日期:2023-06-07 14:43:46浏览人数:307

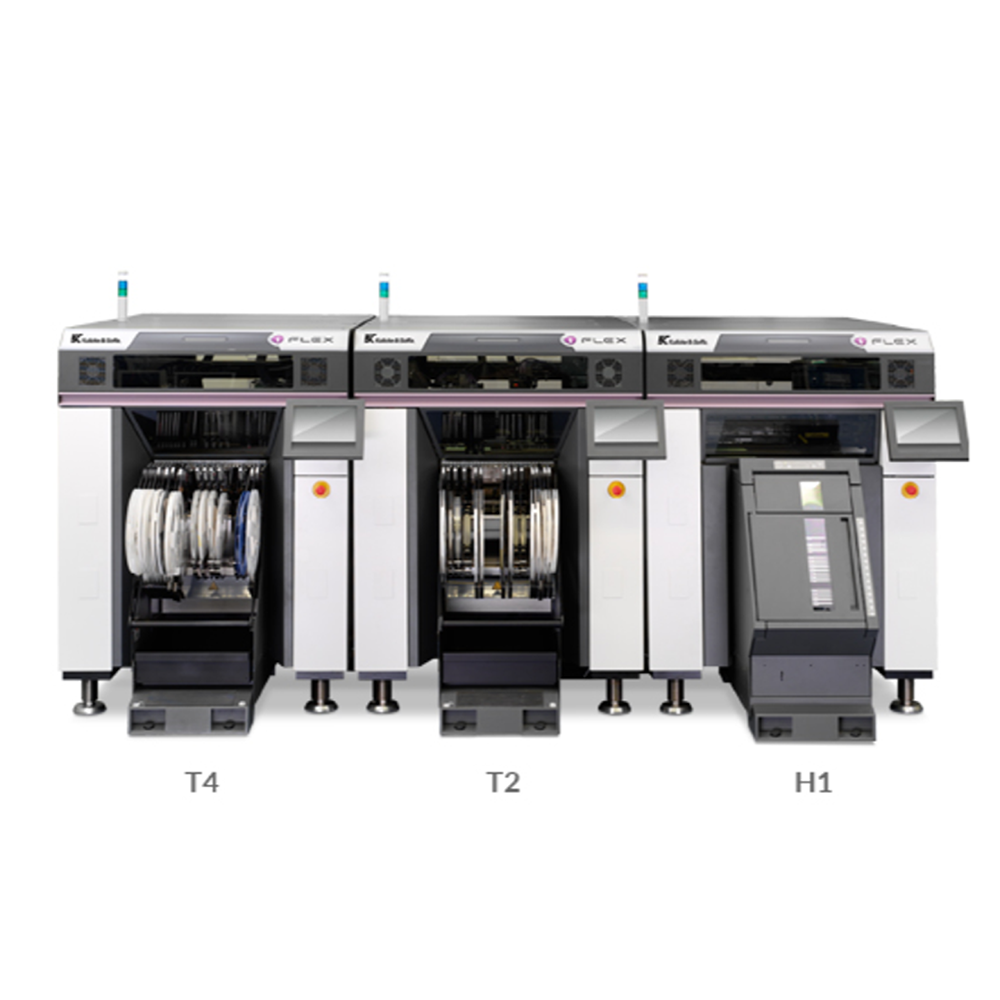

贴片机:又称“贴装机”、“表面贴装系统”(Surface Mount System),在生产线中,它配置在点胶机或丝网印刷机之后,是通过移动贴装头把表面贴装元器件准确地放置PCB焊盘上的一种设备。分为手动和全自动两种。



自动贴片机是用来实现高速、高精度地全自动地贴放元器件的设备,是整个SMT生产中最关键、最复杂的设备。

贴片机是SMT的生产线中的主要设备,贴片机已从早期的低速机械贴片机发展为高速光学对中贴片机,并向多功能、柔性连接模块化发展。



常见的主流贴片机品牌有:

SONY索尼(日本)、Assembleon安比昂、Siemens西门子(德国)、Panasonic松下(日本)、FUJI富士(日本)、YAMAHA雅马哈(日本)、JUKI(日本)、hanwha韩华(韩国)、 环球UNIVERSAL(美国)、等。



贴片机的生产厂家很多,则种类也较多。贴片机的分类如下。

按速度分

中速贴片机

高速贴片机



超高速贴片机

特点:4万片/h以上,采用旋转式多头系统。

按功能分

高速/超高速贴片机

特点:主要以贴片式元件为主体,贴片器件品种不多。



多功能贴片机

特点:能贴装大型器件和异型器件。

按方式分

顺序式贴片机

特点:它是按照顺序将元器件一个一个贴到PCB上,通常见到的就是该类贴片机。

同时式贴片机

特点:使用放置圆柱式元件的专用料斗,一个动作就能将元件全部贴装到PCB相应的焊盘上。产品更换时,所有料斗全部更换,已很少使用。




同时在线式贴片机

特点:由多个贴片头组合而成,依次同时对一块PCB贴片,




自动化分

全自动机电一体化贴片机

特点:大部分贴片机就是该类。

手动式贴片机

特点:手动贴片头安装在Y轴头部,X、Y、e定位可以靠人手的移动和旋转来校正位置。主要用于新产品开发,具有价廉的优点。




在未来电子产品更新速度越来越快,多品种、小批量制造趋势越来越成为主流的激烈竞争中,新的封装如BGA、PoP、FC和CSP等,对贴片机的要求越来越高,贴片机模式必须与时俱进。随着模块化、模组化,双路输送、多悬臂、多贴装头结构,以及飞行对中、闪电贴装等贴片机技术的发展,在一台贴片机中,兼顾速度、精度、以及贴装功能成为新的方向,集高速、高精密、多功能和私智能化于一体的新型高性能贴片机将成为主流。




高效率就是提高生产效率、贴片机加工产出率,减少工作时间,增加产能。又好又快又省钱是制造业永恒的追求,在竞争越来越激烈的今天尤其如此。提高效率的主要途径是自动化,就是减轻人的劳动,强化、延伸和取代与人有关的劳动的技术或手段。从自动控制、自动调节、自动补偿、自动辨识等发展到自学习、自组织、自维护、自修复等更高的自动化水平。对于贴片机这种自动化数控设备来说,软件编程效率对提高贴片机效率至关重要。开发更强大的软件功能系统,包括各种形式的PCB文件,直接优化生成贴片程序文件,减少人工编程的时间,开发贴片机故障诊断系统及大批量生产综合管理系统,实现智能化操作是未来高效率贴片机发展的重要环节。通过改善贴片机设备结构和其工作模式也是能够提高生产效率的重要方式。






深圳市睿勤电子装配有限公司随着国家对智能制造工业4.0战略的部署,制造企业对生产制造环节的智能化、信息化的更高要求,为了更好的满足客户定制化的需求,提供专业的产品与服务,2019年睿勤自动化事业处独立注册运营,成立深圳市睿勤电子装配有限公司,拥有自主研发、生产组装和售后团队,从了解需求、方案设计、机械加工到组装售后全程对接客户,为广大电子制造类企业,提供成套的软硬件解决方案。
