T贴片机是通过拾取程序将D表面贴装器件准确放置在PCB电路板相应焊盘上的机器。

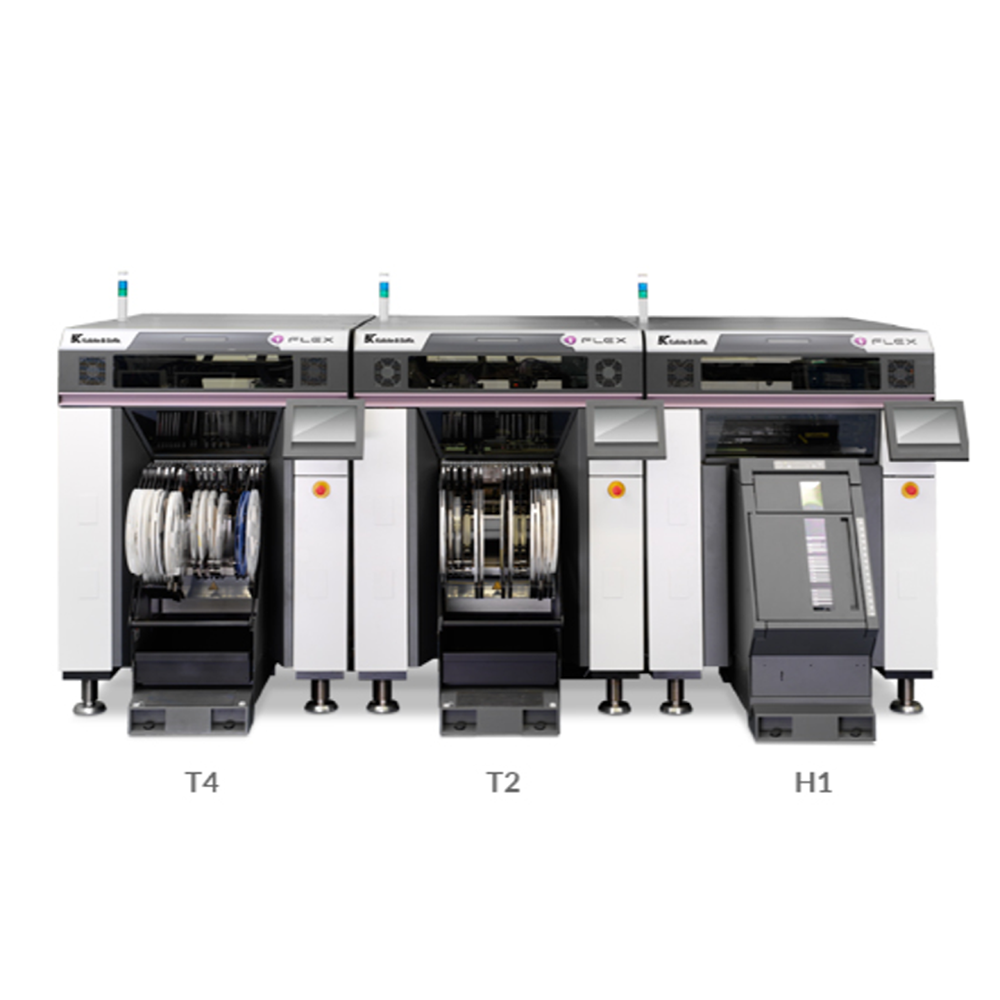

T贴片机

贴片机吸嘴：

当真空负压产生时，吸嘴是直接接触T元件的部件。每台贴片机都有一套实用的吸嘴。为了适应不同元件的安装，还配备了自动更换吸嘴的装置。吸嘴与吸管之间还有一个弹性补偿缓冲机构，以确保在拾取过程中保护贴片元件，提高元件的安装率。

贴片机气动电磁阀：

安装头的微型气动电磁是安装头的另一个重要组成部分。它管理着移动和拾取功能。随着贴片机的发展，集成电磁阀组也有了相当大的发展。一些单个电磁阀的厚度仅为10-18mm。此外，电磁铁驱动功率小，可直接驱动一般电路的驱动电平。

贴片头：

安装多种形式的传感器，有效协调贴片的工作状态。当贴片功能决定时，贴片头的整体结构设计已成为贴片机的关键。贴片头是一个高速运动部件。为了提高精度，必须减少其重量和体积。因此，设计一个功能齐全的贴片头也是贴片设计的重点。

拾取贴片机元件：

拾取元件一般采用真空负压吸嘴吸入元件，结构简单，维护方便。在拾取动作中，当吸嘴向Z方向移动时，不仅要快速、稳定地拾取。采用微型气缸进行早期吸嘴Z方向移动，在近十年的使用中发现气缸易磨损，使用寿命短，噪音大。目前，许多新型号都被新型的机电体化传动杆所取代，可以控制Z向运动状态，大大提高Z向运动的综合性能。

贴片机元件的定位：

贴片头的元件定位系统不仅是贴片质量的重要环节，也是研究贴片技术的难点。当元件被贴片元件吸收时，元件处于稳定的悬浮状态。早期技术采用机械爪被动定位，解决早期贴片机的部件定位问题，但必须是机械方式，机械制造误差，直接反映了部件定位的质量，特别是贴片速度、机械噪声、零件磨损和精度寿命限制了机械定位爪的进步和发展。

旋转贴片机元件：

当吸头吸头器件移动定位时，大多数部件进行定量旋转运动（q角）。首先，在移动过程中修正板上部件的安装轴和轴的角度（q角），其次，解决送料器上部件与PCB板部件焊盘轴之间的角度差（q”角）q=q q"。修改组件安装角度偏差的机构，早期采用开环步进电机控制，通过小同步带旋转。现在一些新型的贴片机已经被一些特殊的微电机所取代，大大提高了机构的性能。为了提高贴片机的贴片速度，贴片头采用多吸嘴组合，其操作程序由计算机精确控制。
